Al Palaonda installato il nuovo maxischermo e il nuovo impianto sonoro

(Comunicato stampa Comune di Bolzano) – E’ stato recentemente ultimato l’intervento straordinario di rifacimento dell’ impianto multimediale e di diffusione sonora del Palaonda di via Galvani a Bolzano (impianto di proprietà comunale gestito da SEAB) utilizzato per eventi sportivi come partite di hockey, manifestazioni su ghiaccio (pattinaggio artistico e pattinaggio velocità) ed altri sport, nonché per concerti e manifestazioni varie.  Il nuovo impianto multimediale, molto atteso soprattutto dagli appassionati di hockey che seguono le partite casalinghe dell’Hockey Club Bolzano, è stato presentato dall’Assessore ai Lavori Pubblici del Comune Luis Walcher e dai tecnici comunali nel corso di una dimostrazione pratico-funzionale che ne ha svelato le caratteristiche, le funzioni e le straordinarie potenzialità.

“Non un semplice tabellone luminoso per l’aggiornamento del risultato della partita in corso – ha sottolineato l’Ass. Walcher – ma un impianto multimediale all’avanguardia con caratteristiche video e audio di prim’ordine, che sarà utilizzato non solo per l’hockey, ma per tutti gli eventi che saranno ospitati al Palaonda. Un valore aggiunto per questo impianto sportivo realizzato nel 1994 che necessitava davvero di un adeguamento tecnologico di questo tipo. La spesa non è da poco (438.500 Euro al netto dell’IVA), ma si tratta di un importante investimento anche in prospettiva futura”. L’ Assessore ai Lavori Pubblici ha ricordato anche un prossimo importante investimento: la sostituzione per la prossima stagione hockeystica 2019-2020 per motivi di sicurezza, secondo i dettami della Federazione Hockeystica Internazionale, delle balaustre rigide con quelle nuove di moderna concezione, più flessibili, per una spesa di circa 350.000 Euro.

Tornando alla presentazione cui hanno assistito, tra gli altri, anche i massimi dirigenti dell’HCB, va sottolineato che, a seguito di procedura aperta di gara, la Ripartizione Lavori Pubblici del Comune di Bolzano ha provveduto ad aggiudicare alla ditta Mosaico Srl di Noventa di Piave (VE) i lavori inerenti la riqualificazione degli impianti multimediali e di diffusione sonora del  “Palaonda”  Gli obiettivi dell’intervento sono stati quelli di creare le condizioni per un moderno e funzionale Impianto che potesse soddisfare diverse funzioni. Innanzitutto essere dotato di schermi video (LED WALL) di dimensioni adeguate, ben visibili da tutte le tribune, di tipo grafico ed a colori in grado di trasmettere le funzioni “timing” (nomi delle squadre, punteggio della partita, minuti e periodi, penalty, ecc.), ma anche di trasmettere immagini e video. Quindi essere dotato di un impianto di amplificazione audio in grado di garantire un’idonea riproduzione di musica e parlato in grado di mitigare le carenze della risposta acustica dell’ambiente. Essere dotato inoltre di telecamere broadcast di qualità per riprendere le azioni di gioco e poterle trasmetterle anche sugli schermi, di una rete di telecamere di videosorveglianza per la sicurezza della struttura, di proiettori luci (teste mobili per luce bianca e luci colorate) per poter creare  effetti scenici.

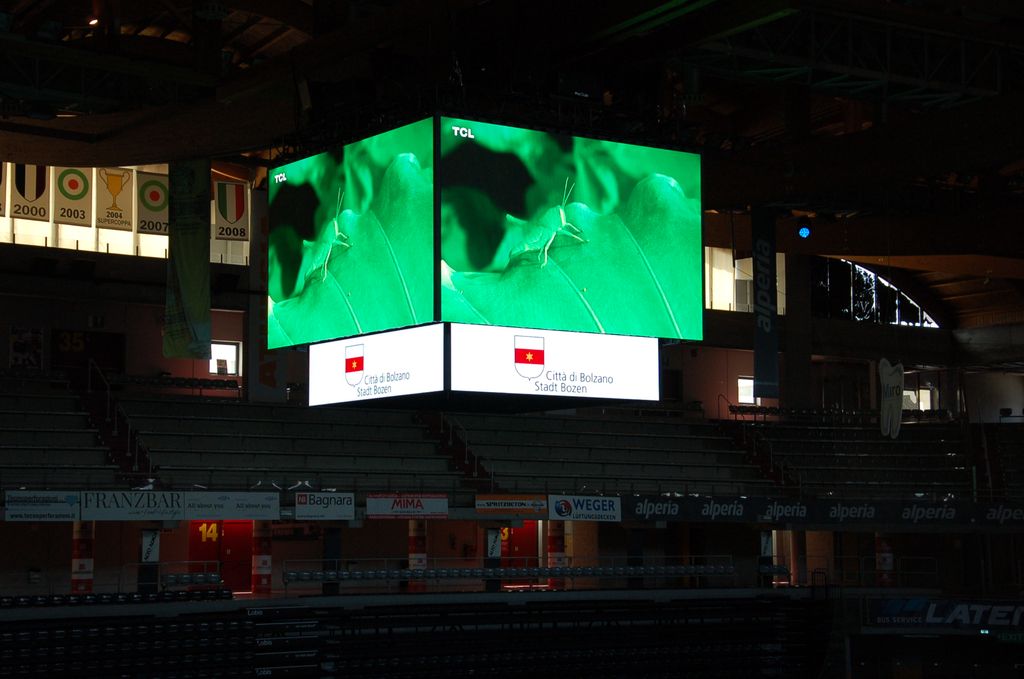

In merito ai nuovi maxischermo,  4 superiori hanno  dimensioni di 5×3 metri e 4 inferiori di dimensioni 4×1 metro, per servire le quattro tribune (nord, sud, est, ovest). I pannelli led degli schermi sono stati applicati su telai in acciaio sorretti a sua volta da tralicci in alluminio. Sono stati utilizzati complessivamente 152 pannelli da 1×0,5 metri ciascuno con un “pixel pitch” di 5,9 mm ossia 840 led (pixel) in orizzontale e 504 led (pixel) che rappresenta uno standard di qualità elevatissima per l’applicazione in questione.

I quattro schermi superiori potranno trasmettere i segnali video provenienti da:
– centralina “timing” per le info al pubblico sui dati della partita (tempo, risultato, penalty, ecc.)
– telecamere “broadcast” presenti in sala (sia con operatore cameramen sia del tipo fisso con brandeggio)
– telecamere EBEL esistenti (già utilizzate anche dagli arbitri EBEL per visionare azioni di gioco in replay)
– files di immagini e videoclip (ad esempio foto giocatori, videoclip di presentazioni partite, videoclip di spot pubblicitari, ecc.)
I quattro schermi inferiori (banner pubblicitari) potranno trasmettere immagini e/ videoclip di sponsor anche durante il corso della partita.
Anche gli spogliatoi delle squadra sono stati dotati di schermi per consentire alle squadre di avere le informazioni del timing e/o di visualizzare le stesse immagini che sono trasmesse sui led Wall.

Il nuovo impianto di amplificazione sonora per la copertura audio completa delle tribune e del campo da gioco, affinchè sia adatto alla riproduzione della musica e del parlato, è controllato da DSP (Digital Sound Processor) evoluti, con differenti livelli, equalizzazioni e ritardi per ogni zona. I diffusori sonori sono stati installati in precise posizioni definite a seguito di complessi calcoli e misure acustiche effettuate preliminarmente nella struttura e sono dotati di guida d’onda a direttività controllata (trombe).
Sono state installate, in un unico cluster centrale, 16 nuovi diffusori acustici a tromba dotati di guida d’onda a dispersione 40°Hx40°V, 2 vie, con risposta in frequenza a larga banda. Le stesse sono coadiuvate, da 6 subwoofer doppi in carico reflex, per le frequenze piu gravi.
L’intervento di riqualificazione ha previsto infine l’installazione di un sistema di luci colorate per effetti speciali (ad esempio all’ingresso delle squadre) con nuovi potenti proiettori motorizzati a led RGBW. In particolare sono previste 8 teste mobili di cui 4 “wasch” e 4 “spot”.

DATI TECNICI PROGETTO/ESECUZIONE
Committente: Comune di Bolzano – Ripartizione Lavori Pubblici
Responsabile di Progetto – RUP: Arch. Sergio Berantelli
Progettista, Direttore dei Lavori, Coordinamento della Sicurezza: p. i. Stefano Pezzetta di Bolzano.
Entità complessiva della prestazione in appalto (compresi costi per la sicurezza): Euro 438.517,30-(al netto d’IVA)
Aggiudicatario appalto: Mosaico Srl di Noventa di Piave (VE)
Subappaltatori:
Pro Lab di Coletti Marco di Bolzano.
STV Group Scarl di Udine
Techne Soc.Coop. di Verona
Tempi esecuzione lavorazione: 30 giorni
